铸件询价中经常写“需要探伤”，但不说明PT、MT、UT还是RT，也不说明检测区域和验收等级。四种方法看到的缺陷不同，不能互相替代。
先说结论：PT适合发现非多孔材料表面开口缺陷；MT适合铁磁性材料表面和近表面缺陷；UT主要用于一定厚度铸钢件内部缺陷评估；RT更直观地显示气孔、缩孔和夹杂等体积型内部缺陷。采购文件至少要写明方法、标准版本、检测部位、比例、时机和验收等级。
PT、MT、UT、RT应该怎么选？
| 方法 | 适用材料与缺陷 | 常见应用 | 主要限制 |
|---|---|---|---|
| PT渗透检测 | 非多孔材料表面开口裂纹、孔隙、折叠 | 奥氏体不锈钢阀体、加工面、焊补区 | 看不到封闭内部缺陷，表面必须清洁 |
| MT磁粉检测 | 铁磁性材料表面和近表面缺陷 | 碳钢、低合金钢铸件及焊补区 | 奥氏体不锈钢通常不适用 |
| UT超声检测 | 内部反射异常、厚壁件 | 一般及高承压铁素体铸钢件 | 复杂曲面、粗晶奥氏体和薄小件评定困难 |
| RT射线检测 | 气孔、缩孔、夹杂等体积型缺陷 | 承压壳体、关键厚壁区和首件验证 | 有辐射安全要求，对某些平面缺陷取向敏感 |

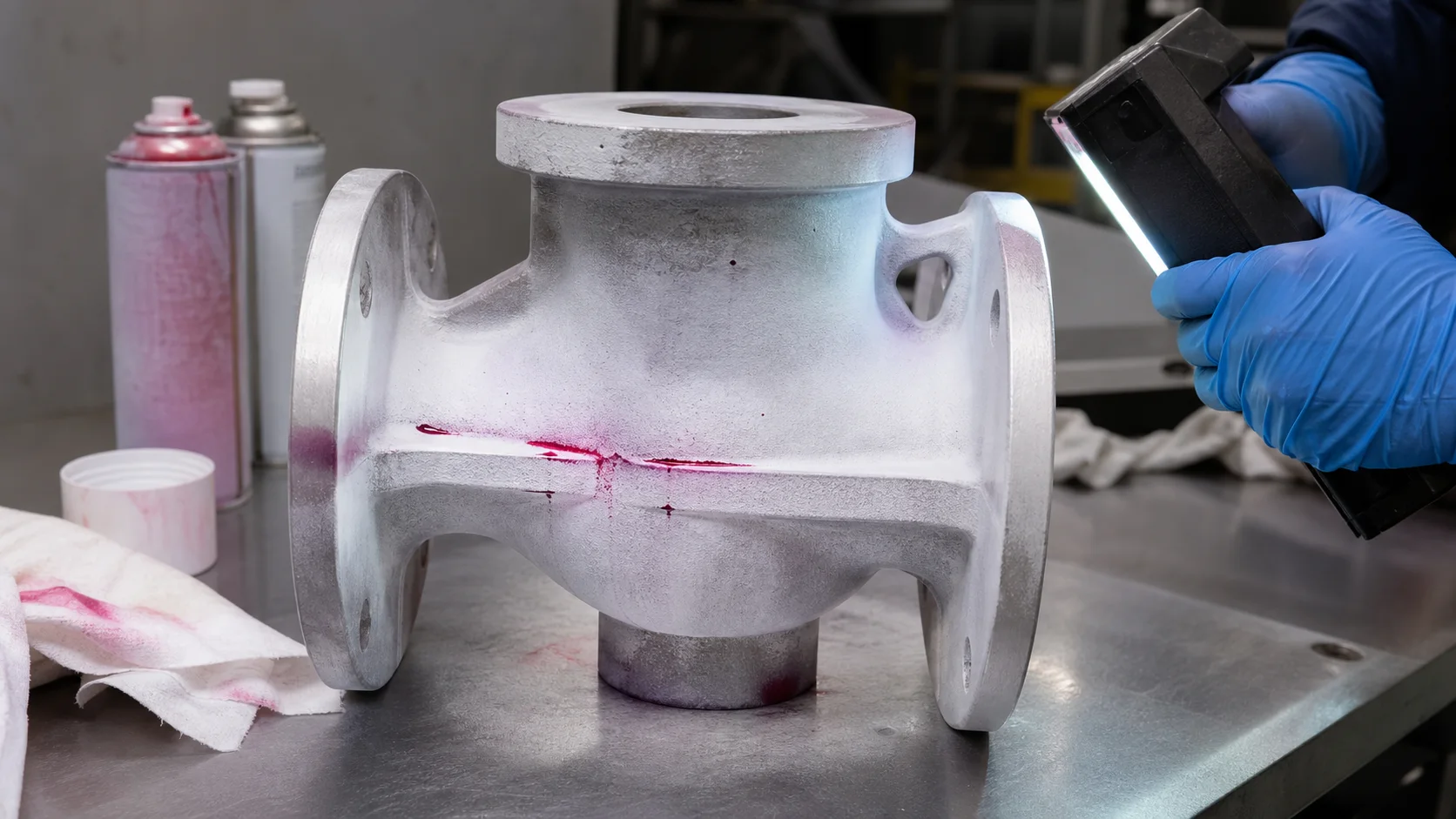

不锈钢铸件为什么常用PT而不是MT？
CF8、CF8M、CF3M等奥氏体不锈钢通常不具备适合常规磁粉检测的铁磁性，因此表面开口缺陷更常用渗透检测。双相不锈钢具有铁素体与奥氏体两相组织，是否采用MT不能只凭“有磁性”判断，仍应按材料、产品标准和经验证的检测程序确定。
ISO 3452-1:2021说明，渗透检测可用于发现裂纹、折叠、孔隙和未熔合等表面开口不连续，但该方法本身不提供验收准则。也就是说，“按PT方法检测”和“什么显示可以接受”是两件事。
图纸要求探伤但没有写清等级？可通过微信发送图纸和检测条款，结合材质、壁厚、承压区域和数量确认合适的方法及报价范围。
UT能不能替代RT？
一般不能直接替代。UT通过声波反射评估内部不连续，适合一定厚度和可建立检测面的铸钢件；RT通过射线投影形成图像，对体积型缺陷更直观。缺陷方向、材料晶粒、结构复杂程度和可达性都会影响检测效果。
GB/T 7233.1-2023用于一般用途铁素体铸钢件超声检测，GB/T 7233.2-2023针对高承压铸钢件。相关公开资料明确指出，一般用途标准不适用于奥氏体钢。采购奥氏体不锈钢厚壁铸件时，不能直接照搬铁素体铸钢UT规则。
100%检测等于整件每个位置都达到同一等级吗？
不一定。“100%”可能表示每件都检，也可能表示指定区域全覆盖。正确写法应同时标出检测件数比例、零件上的检测区域、表面准备、质量等级和记录要求。承压边界、密封面附近、厚大热节和焊补区通常需要重点关注。
检测应该安排在什么工序？
- 热处理和清理后：减少氧化皮、组织和表面状态对检测的干扰；
- 粗加工后：关键区域更容易接近，也可能暴露原先封闭的缺陷；
- 焊补后：按工艺要求复检修磨区和热影响区；
- 最终交付前：确认后续加工没有引入新缺陷或漏检区域。
无损检测报告应包含哪些信息？
- 产品、图号、炉号或批次和检测区域；
- 检测方法、标准及版本、验收等级；
- 设备、材料、探头或射线参数及校准状态；
- 表面状态、检测时机和覆盖比例；
- 显示或缺陷的位置、尺寸、评定和结论；
- 人员资格、日期及返修复检记录。
常见问题
“探伤合格”能证明材质正确吗？
不能。无损检测评估不连续或缺陷，材质牌号需要光谱、化学成分、力学性能或材料证明确认。
PT没有显示，内部就没有缩孔吗？
不能这样判断。PT只显示与表面连通的缺陷，封闭的内部缩孔需考虑RT或适用的UT方法。
所有铸件都要四种检测吗？
没有必要。应按材料、结构、风险和产品标准组合检测，避免重复成本，也避免关键区域漏检。
从检测条款进入铸件报价
海金不锈钢可结合质量控制范围、泵阀铸件和阀门压力试验要求评估制造方案。资料完整时可直接上传图纸获取报价。
参考：ISO 3452-1:2021渗透检测、ISO 9934-1磁粉检测。本文不替代正式标准和合格检测程序，验收应以合同采用的标准版本为准。
相关技术资料与产品实例
从材料、工艺和实际零件继续判断是否适合您的采购需求。
制造工艺评估
需要判断这个零件适合哪种制造工艺？
请提供结构、材质、数量、关键尺寸和表面要求，我们会结合精密铸造、后处理、CNC加工与检验进行评估。
- 评估壁厚、圆角与成型风险
- 确认铸造余量和后加工位置
- 按数量、质量与交期选择工艺
微信ID：6310911扫描二维码或搜索微信ID添加
