铸件表面出现孔洞或加工后发现内部空洞，现场常被笼统叫成“砂眼”。但缩孔、缩松、气孔、夹砂和裂纹的形成机制完全不同，判断错了，返修和预防方向也会错。
先说结论：圆滑、近圆形的孔洞更可能与气体有关；位于厚大热节、形状不规则且内壁粗糙的空洞更像缩孔或缩松；夹有非金属物的缺陷可能是夹渣或夹砂；细长并具有扩展方向的开口应警惕裂纹。最终结论不能只靠肉眼，应结合缺陷位置、断口形貌、工艺记录和无损检测。

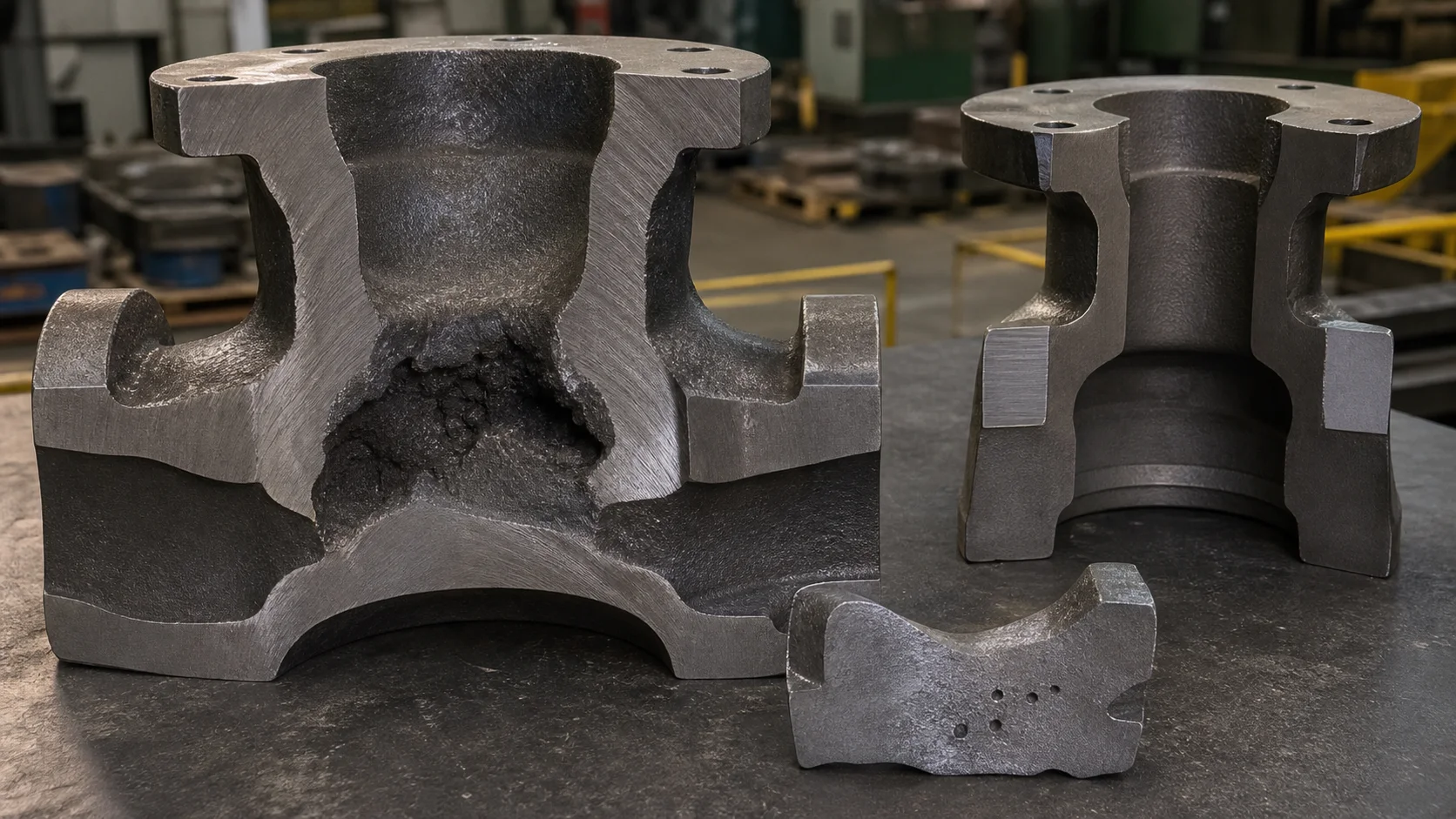

五类常见铸造缺陷怎么区分？
| 缺陷 | 常见形貌 | 多发位置 | 主要风险 |
|---|---|---|---|
| 缩孔 | 不规则集中空洞，内壁较粗糙 | 厚大截面、热节和补缩不足处 | 降低有效承载截面，承压件可能渗漏 |
| 缩松 | 细小分散或海绵状孔隙 | 最后凝固区、厚薄交界 | 加工后暴露、气密性和疲劳性能下降 |
| 气孔 | 近圆形、内壁相对光滑 | 表层、局部聚集或整个截面 | 影响外观、加工和密封性能 |
| 砂眼/夹渣 | 孔洞内可能有砂粒、氧化物或非金属夹杂 | 冲砂、卷渣和过滤不足区域 | 形成应力集中，污染加工面 |
| 裂纹 | 细长、尖锐、有方向性 | 圆角不足、厚薄突变、受阻收缩处 | 可能继续扩展，是高风险缺陷 |
为什么厚薄交界容易出现缩孔和裂纹？
厚大部位冷却慢，薄壁部位先凝固，最后凝固区如果得不到足够金属液补充，就可能形成缩孔或缩松。另一方面，结构收缩受到阻碍、圆角过小或不同截面温差过大，会增加热裂和残余应力风险。
- 尽量保持壁厚均匀，并让厚薄过渡平缓；
- 把冒口、浇道和冷铁放在真正需要控制凝固的位置；
- 结合合金收缩特性、浇注温度和型壳条件设计工艺；
- 关键加工面和承压边界应在图纸评审阶段标出。
加工后发现孔洞或承压渗漏？可通过微信发送缺陷照片、图纸和位置，说明材质、壁厚、数量及使用要求，先判断是否适合返修或重新优化铸造方案。
气孔不一定都是浇注温度造成的
气孔可能来自金属液含气、型壳或型芯残余水分、脱蜡焙烧不足、浇注卷气、排气不良，也可能与反应性气体有关。只调整浇注温度而不检查熔炼、型壳和浇注系统，往往不能解决根因。
哪些检测方法能找到这些缺陷？
| 检测方法 | 适合发现 | 局限 |
|---|---|---|
| 目视与尺寸检查 | 明显表面缺陷、变形、缺肉 | 不能可靠判断内部质量 |
| 渗透检测PT | 非多孔材料的表面开口裂纹和孔隙 | 不能发现封闭内部缺陷 |
| 磁粉检测MT | 铁磁性材料表面及近表面缺陷 | 奥氏体不锈钢通常不适用 |
| 超声检测UT | 一定厚度铸钢件内部反射异常 | 奥氏体粗晶和复杂结构评定更困难 |
| 射线检测RT | 体积型气孔、缩孔和夹杂 | 成本、方向性和安全管理要求较高 |
缺陷出现后能不能直接焊补？
不能先补再判断。应先确认材料标准、缺陷类型、尺寸、位置以及产品是否允许焊补。承压区、密封面附近、疲劳受力区和客户禁止焊补的部位，处理要求通常更严格。允许返修时，也应采用评定合格的焊接工艺，按要求预热、焊后处理和复检。
采购图纸怎样减少缺陷争议？
- 标出承压边界、关键受力区、密封面和加工面；
- 写明允许或禁止焊补的区域；
- 规定PT、MT、UT或RT的部位、比例和验收等级；
- 约定加工后发现缺陷的处理方式；
- 明确样件确认、首件报告和批次追溯要求。
常见问题
加工后出现小孔就是气孔吗？
不一定。缩松、夹杂脱落和气孔加工后都可能呈现孔洞，应结合位置、形貌和检测判断。
表面没有缺陷，内部就一定合格吗？
不是。内部缩孔、缩松和夹杂可能在加工或射线、超声检查后才暴露。
缺陷等级越严越好吗？
并非所有区域都需要同一等级。应根据承压、受力、疲劳和加工风险划分关键区，避免无效成本。
从缺陷判断进入工艺评估
海金不锈钢可根据不锈钢、碳钢和合金钢铸件图纸，评估壁厚、热节、加工余量及检测要求。可查看质量控制和非标铸件定制，或进入采购联系沟通现有问题。
本文用于缺陷沟通，不替代正式检测和失效分析。缺陷是否合格应以图纸、产品标准、合同和经确认的验收等级为准。
相关技术资料与产品实例
从材料、工艺和实际零件继续判断是否适合您的采购需求。
制造工艺评估
需要判断这个零件适合哪种制造工艺？
请提供结构、材质、数量、关键尺寸和表面要求，我们会结合精密铸造、后处理、CNC加工与检验进行评估。
- 评估壁厚、圆角与成型风险
- 确认铸造余量和后加工位置
- 按数量、质量与交期选择工艺
微信ID：6310911扫描二维码或搜索微信ID添加
