采购阀体、泵壳或成套阀门时，“做过压力试验”并不是一个足够明确的验收条件。壳体试验、上密封试验、高压密封试验和低压密封试验验证的部位不同，试验介质、压力、保压时间和允许泄漏量也不能混写。
先说结论：壳体压力试验主要验证阀门承压边界是否完整，密封试验主要验证阀座与关闭件的密封能力。水压试验通常用于壳体和高压密封检查，低压气体试验更容易暴露微小密封泄漏，但气体储能更大、危险性更高，必须使用合格装置和防护措施。正式验收应写明执行标准、阀门类型、公称尺寸、压力等级、试验介质、保压时间和泄漏等级。
阀门压力试验主要分哪几种？
| 试验项目 | 主要验证对象 | 常见介质方向 | 重点观察位置 |
|---|---|---|---|
| 壳体试验 | 阀体、阀盖及承压连接的结构完整性 | 洁净水等液体为主 | 阀体表面、阀盖连接、端部连接和承压边界 |
| 上密封试验 | 具有上密封结构的阀门 | 按产品标准和协议 | 阀杆上密封部位 |
| 高压密封试验 | 阀座、关闭件及密封副 | 液体为主 | 阀座两侧、关闭件和内部通道 |
| 低压密封试验 | 低压条件下的阀座密封能力 | 空气或惰性气体 | 气泡、压降或规定的泄漏量 |
不同阀门并不一定需要完全相同的试验组合。例如闸阀、截止阀、球阀、蝶阀和止回阀的关闭结构、加压方向和允许泄漏规则可能不同；有上密封结构和没有上密封结构的阀门，试验项目也会不同。采购文件应以具体产品标准和双方确认的验收规范为准。

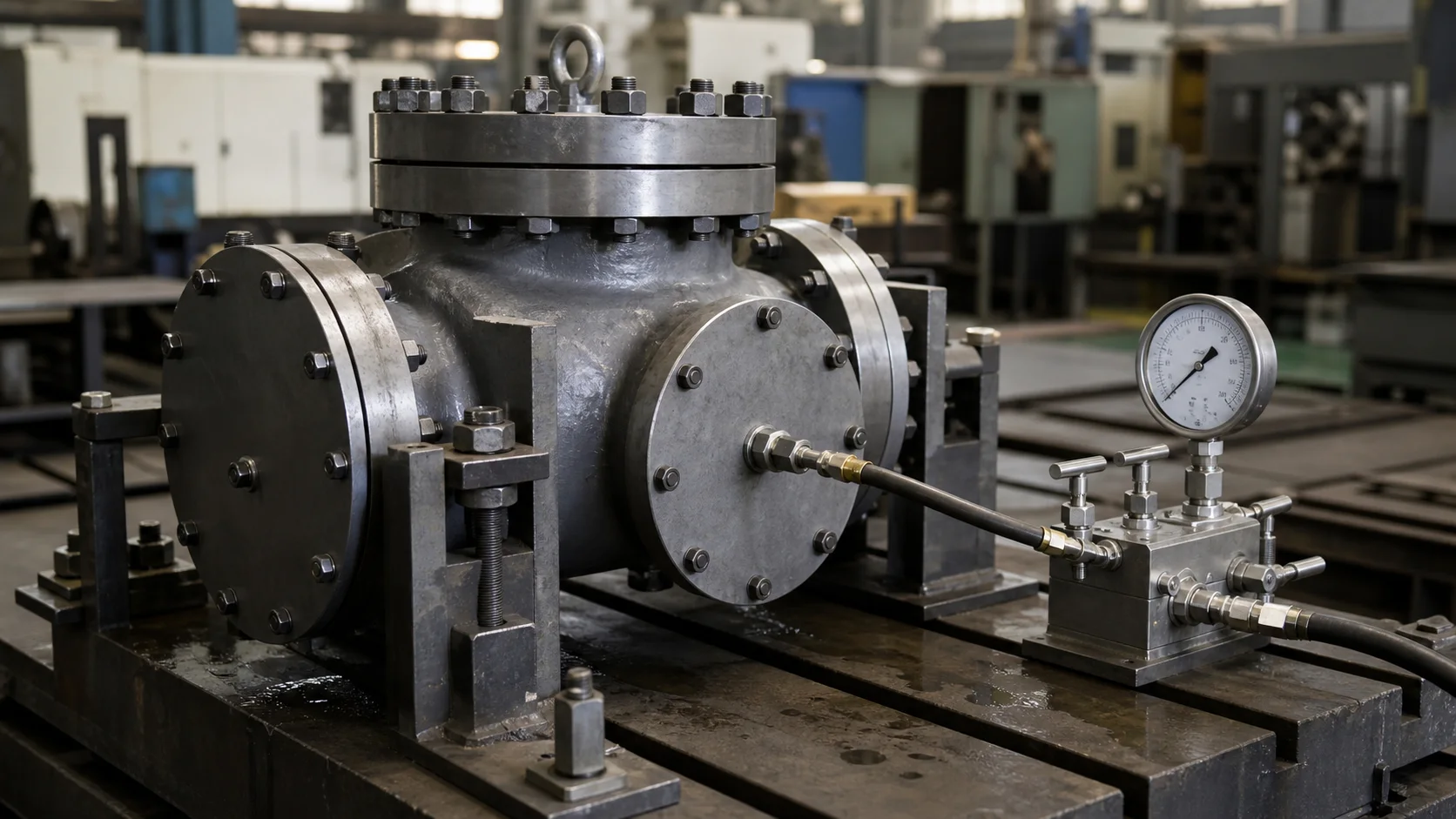

壳体水压试验到底检查什么？
壳体试验关注的是压力边界，而不是阀座能否完全关严。试验时通常让关闭件处于标准规定的位置，使阀体内腔和相关承压部位充分受压，再观察阀体、阀盖、连接部位及其他承压边界是否出现可见渗漏、结构异常或压力保持异常。
对铸造阀体而言，水压试验能够发现一部分贯穿性缺陷和承压边界问题，但它不能替代全部铸件质量控制：
- 材质确认：光谱或材料证明用于确认牌号，压力试验不能判断CF8M是否真的符合材料标准；
- 表面缺陷检查：渗透或磁粉检测适合发现表面开口缺陷，不能等到水压阶段才处理所有问题；
- 内部缺陷评估：射线或超声检测是否需要，应根据产品标准、壁厚、风险和合同确定；
- 尺寸与加工：密封面、法兰面、孔位和壁厚仍需按图纸单独检验；
- 成套阀门性能：铸件毛坯承压合格，不代表装配后的阀座密封、启闭扭矩和整机性能自动合格。
有阀体、泵壳或承压铸件图纸？可通过微信发送图纸和压力要求，说明材质、介质、温度、压力、数量及检测标准；也可查看泵阀配件精密铸造能力。
水压试验和气密试验有什么区别？
| 比较项目 | 液体压力试验 | 低压气体密封试验 |
|---|---|---|
| 常见用途 | 壳体强度与承压边界、高压密封 | 阀座低压密封和微小泄漏观察 |
| 可压缩性 | 液体可压缩性低，储存能量相对较小 | 气体可压缩，储存能量大 |
| 泄漏表现 | 观察渗水、滴漏或压力变化 | 可通过气泡、流量或压降观察 |
| 安全重点 | 排尽空气、可靠封堵、缓慢升压 | 隔离防护、限制人员靠近、使用合格装置 |
| 能否互相替代 | 不能自行替代，应按产品标准、介质和采购协议执行 | |
用气体做壳体高压试验的风险通常高于液体试验，因为压缩气体一旦快速释放，能量和冲击更大。没有标准依据、风险评估和专用防护装置时，不应为了“更容易看漏”而随意把水压试验改成高压气试。
泄漏等级是不是越高越好？
泄漏等级必须放在具体标准和试验条件中理解。单独写“零泄漏”“A级泄漏”或“最高等级”，如果没有说明引用标准、阀门类型、尺寸、试验介质、压差和保压时间，很容易造成双方理解不一致。
阀座允许泄漏量通常与下列因素有关：
- 软密封还是金属密封；
- 阀门公称尺寸和压力等级；
- 试验介质是液体还是气体；
- 加压方向和阀座结构；
- 保压时间及泄漏量的计量方式；
- 产品标准是否有比通用试验标准更严格或不同的规定。
软密封球阀和金属硬密封高温阀的应用环境不同，不应只用同一句“必须零泄漏”处理。合理做法是把目标泄漏等级写进图纸或采购规范，并在报价前确认制造和检测成本。
GB/T 13927、ISO 5208、API 598和ASME B16.34怎么选？
| 标准 | 主要用途 | 采购时的使用方法 |
|---|---|---|
| GB/T 13927-2022 | 工业阀门金属阀门压力试验 | 国内工业阀门常用通用试验依据，需结合产品标准 |
| ISO 5208:2015 | 金属工业阀门压力试验 | 国际通用试验框架，具体产品标准有不同规定时以产品标准为准 |
| API 598 | 阀门检验和试验 | 石油、化工和国际阀门项目中常见，应明确合同采用的版本 |
| ASME B16.34 | 法兰、螺纹和焊接端阀门的设计与制造要求 | 覆盖压力温度额定值、材料、无损检测、试验和标志等要求 |
国家标准公共服务平台显示，GB/T 13927-2022已于2023年7月1日实施，全部替代GB/T 13927-2008，并修改采用ISO 5208:2015。ISO官网显示，ISO 5208:2015在2025年完成复审确认，目前仍为现行版本。ASME官网目前列出的现行版本为ASME B16.34-2025。
标准不能只写编号，不写版本。不同版本可能调整范围、术语、试验项目或验收规定。若客户产品标准与通用压力试验标准不一致，通常应优先执行产品标准的专门要求，并在合同中写明冲突处理原则。
阀体压力试验漏水，常见原因在哪里？
- 铸件承压边界存在贯穿性缺陷：例如与缩孔、夹杂、裂纹或焊补质量相关的渗漏通道；
- 阀盖或端部工装密封不良：垫片、盲板、夹紧力或密封面状态造成工装漏水，容易被误判为阀体漏；
- 螺纹孔或加工面破坏壁厚：钻孔深度、加工余量或图纸壁厚不足，使承压边界变薄或贯通；
- 阀座与密封副问题：密封面粗糙度、圆度、同轴度、异物、划伤或装配偏差导致密封试验不合格；
- 试验准备不正确：内腔空气未排净、升压过快、压力表量程不合适或保压过程不稳定；
- 试验边界理解错误：把填料函、试验工装或非受检部位的现象直接认定为铸件缺陷。
出现泄漏后，应先确认漏点属于工装、连接、阀座还是壳体，再决定返修、复检或报废。没有定位就直接补焊，不仅可能掩盖原因，还会破坏材料热处理状态和后续追溯。
铸件毛坯可以直接做成套阀门压力试验吗？
铸件毛坯、机加工阀体和装配完成的阀门处于不同制造阶段。毛坯阶段可以按工艺或合同安排承压边界检查，但成套阀门的标准压力试验通常依赖阀盖、阀座、关闭件、阀杆、填料和密封件完整装配。
采购阀体铸件时，建议明确交付边界：
- 只交铸件毛坯，提供材质和外观检验；
- 交机加工阀体，增加关键尺寸、密封面和承压边界检查；
- 交装配成品阀门，按产品标准完成壳体及密封试验；
- 由铸造厂配合客户专用工装进行阀体水压验证；
- 是否需要压力曲线、照片、视频、见证记录或第三方报告。
阀门压力试验记录至少应包含什么？
- 产品名称、图号、规格、压力等级和唯一识别信息；
- 执行标准及版本、试验项目和验收等级；
- 试验介质、介质温度及环境条件；
- 试验压力、保压时间和加压方向；
- 压力表或传感器编号、量程及校准状态；
- 观察结果、实测泄漏量和结论；
- 操作人员、检验人员、日期及客户见证信息；
- 返修后的复试记录，不能只保留最终合格结果。
批量订单还应约定逐台试验还是抽检、记录保存期限、报告语言及炉号或批次追溯关系。对于承压、低温、腐蚀或出口项目，这些文件往往与产品本身同样重要。
询价阀体和泵阀铸件，应提前提供哪些资料？
- 2D图纸、3D模型、图号和版本；
- 材料标准与牌号，例如WCB、LCB、CF8、CF8M或双相钢铸件牌号；
- 工作介质、设计温度、工作压力和压力等级；
- 关键壁厚、加工面、密封面和尺寸公差；
- 无损检测部位、比例、方法和验收等级；
- 压力试验标准、版本、项目、介质和泄漏等级；
- 首批数量、年用量、交期及是否需要CNC加工；
- 材质证明、尺寸报告、试验记录和第三方见证要求。
更多材料选择可参考WCB、WCC、LCB、LCC铸钢牌号对照；不锈钢阀体结构和加工重点可查看不锈钢阀体精密铸造指南；质量检验范围可进入质量控制页面。
常见问题
水压试验合格，就代表阀门不会泄漏吗？
不代表。壳体水压合格主要说明承压边界在规定试验条件下没有不允许的泄漏或异常；阀座密封能力还需要相应的高压或低压密封试验验证。
压力越高、保压越久，质量就越好吗？
不是。试验压力和时间应由标准、阀门规格和设计条件确定。随意提高压力或延长时间可能带来安全风险，也可能对密封件和结构造成非设计工况下的损伤。
气泡就是阀体铸造缺陷吗？
不一定。气泡可能来自阀座、连接、工装、螺纹或壳体，必须先定位泄漏路径，再判断是装配、加工、工装还是铸造问题。
客户只写“按API测试”够不够？
不够。建议写明完整标准编号和版本，并确认阀门类型、压力等级、试验项目、介质、保压时间、泄漏等级和报告要求。
从压力要求进入阀体制造评估
海金不锈钢可根据阀体、泵壳、叶轮及流体设备零件图纸，评估不锈钢、碳钢和低合金钢精密铸造、关键密封面与法兰面CNC加工，以及与订单要求匹配的检验方案。
微信发送阀体图纸和压力试验要求，或进入采购联系页面通过电话、邮箱沟通；资料较多时可直接上传图纸获取报价。
参考资料与安全声明
本文用于采购沟通和试验项目理解，不替代正式标准、产品设计、安全操作规程或合格的压力试验程序。压力试验具有危险性，必须由具备条件的人员使用合格设备，在隔离和防护措施下执行。具体压力、保压时间、泄漏量和试验介质应以合同采用的现行标准、产品标准和书面技术协议为准。
国家标准平台：GB/T 13927-2022工业阀门压力试验
ISO 5208:2015：金属工业阀门压力试验
ASME B16.34：法兰、螺纹和焊接端阀门
JB/T 14310-2022：阀门压力试验装置技术规范
相关技术资料与产品实例
从材料、工艺和实际零件继续判断是否适合您的采购需求。
泵阀零件工艺评估
有叶轮、阀体或泵体图纸需要评估？
海金可结合耐腐蚀要求、流道结构、壁厚、密封面和关键配合尺寸，评估精密铸造及CNC后加工方案。
- 根据介质与温度确认材质方向
- 评估流道、壁厚和铸造缺陷风险
- 确认密封面、孔位与配合尺寸加工
微信ID：6310911扫描二维码或搜索微信ID添加
