很多铸件图纸、技术协议和网络资料仍标注“GB/T 6414-2017”“DCTG3”或“铸造公差按GB/T 6414执行”。但截至现在，采购和工程人员需要注意一个重要变化：
GB/T 6414-2017已于2025年12月1日废止，现行替代标准为GB/T 42124.3-2025《产品几何技术规范（GPS） 模制件的尺寸和几何公差 第3部分：铸件尺寸公差、几何公差与机械加工余量》。新标准于2025年5月30日发布、2025年12月1日实施，并全部代替GB/T 6414-2017。

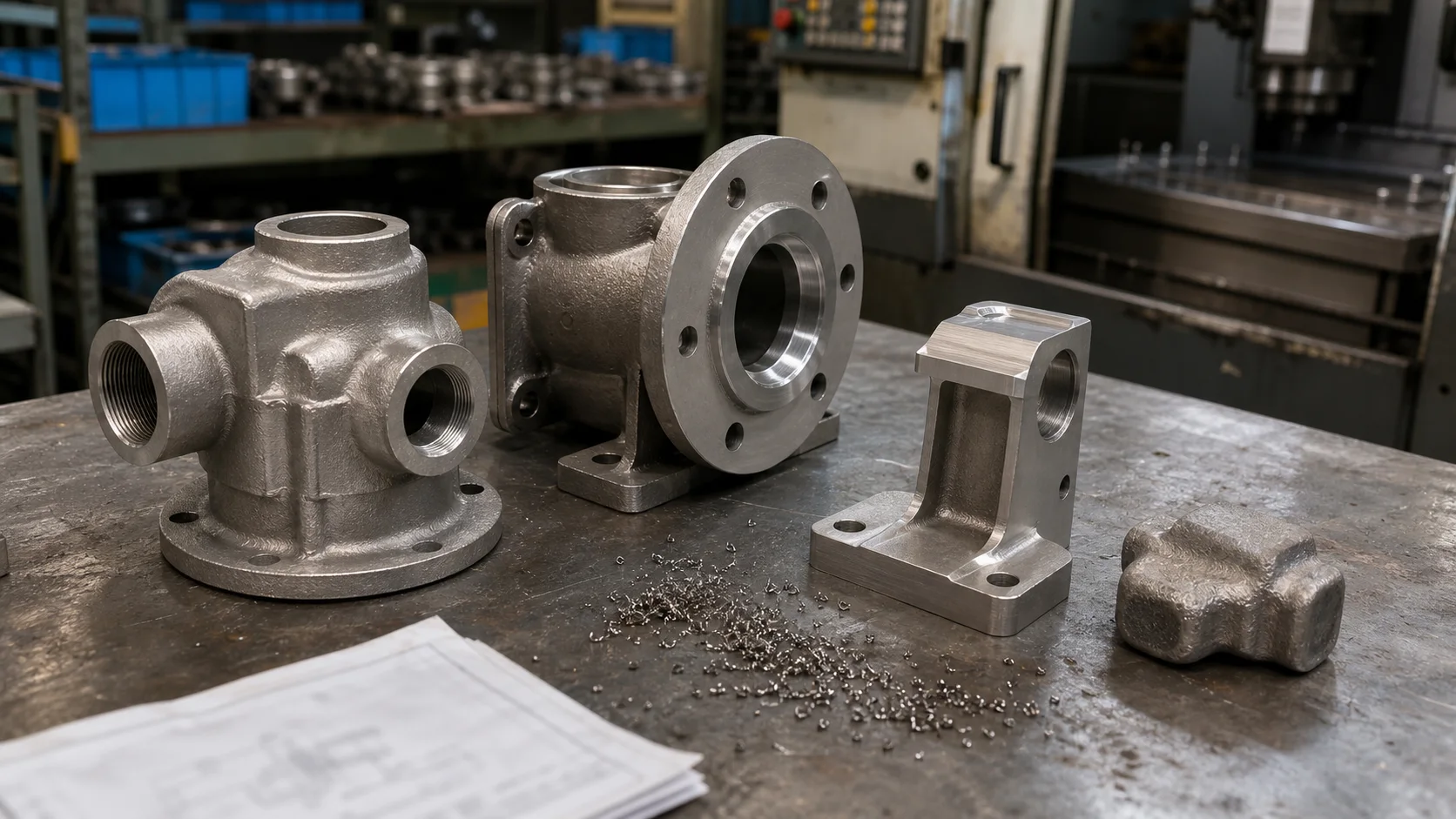

公差等级、几何公差和加工余量需要一起确认
标准给出通用规则，具体零件仍要结合尺寸范围、结构、基准、装配关系和后续加工要求确定。
这并不意味着所有旧图纸自动失效，也不意味着看到“DCTG3”就可以直接按经验报价。正确做法是确认图纸版本、合同引用、铸造工艺、尺寸定义和验收依据，再由供需双方决定继续按旧版合同执行，还是转为现行标准。
与2017版相比，新标准主要改了什么？
根据GB/T 42124.3-2025前言列出的技术变化，新版不仅更换了标准编号，也调整和补充了多项内容：
- 更改适用范围，并与产品几何技术规范（GPS）体系衔接；
- 增加外部起模斜度、内部起模斜度等术语；
- 更改铸件尺寸公差、错型和机械加工余量等定义；
- 增加起模斜度及其数值规定；
- 更改尺寸公差等级DCTG、几何公差等级GCTG和壁厚公差规定；
- 删除原有的尺寸标注与倾斜要素相关内容；
- 增加不合格处理要求。
因此，把旧图纸上的“GB/T 6414-2017”机械替换为新编号并不完整。新项目还应重新核对公差等级、起模斜度、壁厚、几何公差和加工余量的标注方式。
起模斜度专题：需要查询熔模铸造DA、DB等级及4～630 mm对应数值，可查看GB/T 42124.3-2025熔模铸造起模斜度表与图纸设计说明。
GB/T 42124.3-2025与GB/T 6414-2017是什么关系？
| 项目 | GB/T 6414-2017 | GB/T 42124.3-2025 |
|---|---|---|
| 状态 | 已废止 | 现行 |
| 实施日期 | 2017年12月29日 | 2025年12月1日 |
| 替代关系 | 曾代替GB/T 6414-1999 | 全部代替GB/T 6414-2017 |
| 国际标准关系 | 修改采用ISO 8062-3:2007 | 修改采用ISO 8062-3:2023 |
| 主要范围 | 铸件尺寸、几何公差与加工余量 | 在GPS框架下规定铸件一般尺寸、一般几何公差与加工余量 |
国家标准公共服务平台已明确标注以上发布、实施和替代关系。ISO 8062-3:2023适用于各种铸造金属与合金、不同铸造工艺下使用正负公差标注的铸件，并覆盖一般线性尺寸公差及直线度、平面度、圆度、平行度、垂直度、对称度和同轴度等一般几何公差。
旧图纸写GB/T 6414-2017还能生产吗？
能否使用不能只回答“可以”或“不可以”，应分场景判断：
- 已生效的长期合同或历史复购件：如果双方技术协议明确引用旧版标准，可先核对合同、图纸和验收约定，不宜未经确认自行更换；
- 新项目或新图纸：建议优先引用现行GB/T 42124.3-2025，并确认标准版本、等级与适用范围；
- 客户只写“GB/T 6414”未注明年份：必须澄清所指版本，避免工厂与客户使用不同表格；
- 出口或跨标准项目：还要核对ISO、EN或客户企业标准，不能仅凭近似等级直接换算。
图纸仍写GB/T 6414-2017或DCTG等级？可通过微信发送图纸，我们先确认尺寸属于毛坯、加工面还是成品要求，再结合不锈钢铸件定制加工能力评估。
DCTG、GCTG和RMA分别解决什么问题？
DCTG：尺寸公差等级
DCTG用于描述铸件尺寸允许变化的等级体系。等级名称本身不是一个固定的毫米数值，实际允许偏差还与公称尺寸范围、尺寸性质、铸造工艺及标准表格有关。因此“DCTG3等于正负多少”必须先知道具体尺寸和适用条款。
GB/T 42124.3-2025常用铸件尺寸公差表（DCTG4-DCTG10）
新标准将铸件尺寸公差分为DCTG1至DCTG15共15个等级，其中DCTG15wt仅用于DCTG15铸件的壁厚。下表摘录采购和精密铸造沟通中较常用的DCTG4-DCTG10，单位为毫米。
注意：表中数值是允许的总公差，不是“±数值”。在没有单独规定偏置公差时，总公差通常对称分配。例如公称尺寸20 mm采用DCTG10时，表中总公差为2.4 mm，尺寸可写为20 mm ±1.2 mm。
| 铸件公称尺寸/mm | DCTG4 | DCTG5 | DCTG6 | DCTG7 | DCTG8 | DCTG9 | DCTG10 |
|---|---|---|---|---|---|---|---|
| ≤10 | 0.26 | 0.36 | 0.52 | 0.74 | 1.0 | 1.5 | 2.0 |
| ＞10～16 | 0.28 | 0.38 | 0.54 | 0.78 | 1.1 | 1.6 | 2.2 |
| ＞16～25 | 0.30 | 0.42 | 0.58 | 0.82 | 1.2 | 1.7 | 2.4 |
| ＞25～40 | 0.32 | 0.46 | 0.64 | 0.90 | 1.3 | 1.8 | 2.6 |
| ＞40～65 | 0.36 | 0.50 | 0.70 | 1.0 | 1.4 | 2.0 | 2.8 |
| ＞65～100 | 0.40 | 0.56 | 0.78 | 1.1 | 1.6 | 2.2 | 3.2 |
| ＞100～160 | 0.44 | 0.62 | 0.88 | 1.2 | 1.8 | 2.5 | 3.6 |
| ＞160～250 | 0.50 | 0.70 | 1.0 | 1.4 | 2.0 | 2.8 | 4.0 |
| ＞250～400 | 0.56 | 0.78 | 1.1 | 1.6 | 2.2 | 3.2 | 4.4 |
熔模铸造（精密铸造）建议采用哪些等级？
| 最大公称尺寸 | 尺寸公差建议等级 | 几何公差建议等级 |
|---|---|---|
| ≤100 mm | DCTG4-DCTG6 | GCTG4-GCTG6 |
| ＞100～400 mm | DCTG4-DCTG7 | GCTG4-GCTG7 |
| ＞400 mm | DCTG4-DCTG8 | GCTG4-GCTG8 |
以上是标准附录给出的熔模铸造建议范围，不代表任意结构都能直接达到其中最严等级。实际能力还受零件尺寸、壁厚、结构、模具、材料、浇注和校正条件影响，应在报价前结合图纸确认。
GCTG：几何公差等级
GCTG关注形状和方向关系，例如直线度、平面度、圆度、平行度、垂直度、对称度或同轴关系。一个铸件的线性尺寸落在允许范围内，并不代表其法兰面一定足够平、两个孔一定同轴。
RMA：机械加工余量
机械加工余量是铸件毛坯上为后续切削保留的材料。它不是成品尺寸公差，也不能简单理解为“公差再加几毫米”。余量要覆盖铸造偏差、表面状态、装夹校正和加工需要，同时避免过大导致材料、刀具和加工时间浪费。
如需进一步理解毛坯和成品之间的关系，可阅读精密铸造加工余量怎么留以及精密铸造表面粗糙度与CNC加工对比。
GCTG、壁厚和错型应怎样理解？
- 几何公差等级：标准规定GCTG2至GCTG8共7个等级，GCTG1保留给更高精度要求。
- 带起模斜度的表面：一般直线度、平面度、圆度、平行度和垂直度不直接适用于带起模斜度的表面，必要时应单独标注。
- 位置与跳动：未纳入一般几何公差表的相关要求，应在图纸上单独标注。
- 壁厚：未另行规定时，壁厚公差通常比一般尺寸公差粗一级。例如图样规定DCTG9时，壁厚采用DCTG10。
- 错型：未另行规定时，错型量应包含在相应尺寸的公差范围内；无起模斜度铸件还应同时关注相应的直线度、平面度或圆度控制。
精密铸造常用RMAG E机械加工余量参考
标准将机械加工余量等级分为A、B、C、D、E、F、G、H、J、K共10级。附录对熔模铸造列出的推荐等级为RMAG E。下表是RMAG E对应的常用加工余量，单位为毫米。
| 铸件最大轮廓尺寸/mm | RMAG E加工余量/mm |
|---|---|
| ≤40 | 0.4 |
| ＞40～63 | 0.4 |
| ＞63～100 | 0.7 |
| ＞100～160 | 1.1 |
| ＞160～250 | 1.4 |
| ＞250～400 | 1.8 |
| ＞400～630 | 2.2 |
| ＞630～1000 | 2.5 |
| ＞1000～1600 | 2.8 |
| ＞1600～2500 | 3.2 |
| ＞2500～4000 | 3.5 |
| ＞4000～6300 | 4.0 |
| ＞6300～10000 | 4.5 |
机械加工余量不等于成品尺寸公差。实际还应考虑加工基准、装夹校正、铸造表面状态、变形风险和加工工序。标准中的A、B级只用于特殊情况；批量生产中使用专用设备、工装或基准面定位时，余量可由供需双方协商确定。
为什么铸件尺寸合格，CNC加工后仍可能不合格？
铸造公差主要服务于毛坯交付与铸件几何控制，成品加工面则还涉及加工基准、装夹、刀具、变形和更严格的成品公差。常见问题包括：
- 毛坯外形尺寸合格，但关键加工面余量分布不均；
- 轴孔与法兰端面分别合格，但共同基准关系不满足装配；
- 图纸只规定尺寸公差，没有规定平面度、同轴或跳动；
- 非刚性或薄壁铸件在自由状态和夹紧状态下测量结果不同；
- 工厂按毛坯标准检验，客户却按CNC成品图验收。
所以，一张有效的铸件采购图应区分铸造毛坯尺寸、机械加工余量、加工后尺寸和关键几何公差。对装配件，还应说明基准、测量状态和检具或检测方法。
“GB/T 6414-2017-DCTG3”应该怎么理解？
这类写法通常表示图纸希望按GB/T 6414-2017中的铸件尺寸公差等级DCTG3控制，但现在至少要继续确认四个问题：
- 图纸是否为历史有效版本：旧标准引用是有意保留，还是模板没有更新；
- DCTG3作用于哪些尺寸：一般未注尺寸、个别标注尺寸，还是全部毛坯尺寸；
- 采用什么铸造工艺：硅溶胶精密铸造、砂型铸造或其他工艺的稳定能力不同；
- 是否还需要几何公差和加工余量：单写DCTG不能完整描述平面、同轴和加工需求。
不要把DCTG3直接翻译成一个适用于所有尺寸的“正负值”。如果图纸准备转为GB/T 42124.3-2025，应由设计、采购与生产方根据现行标准重新确认标注，而不是只替换标准号。
新项目图纸建议至少写清这些内容
- 标准完整编号与年份：GB/T 42124.3-2025；
- 适用的一般尺寸公差等级及范围；
- 必要的一般几何公差等级或个别几何公差；
- 关键尺寸的单独公差，避免完全依赖一般公差；
- 机械加工面、加工符号、基准和余量要求；
- 非刚性件或特殊测量状态；
- 铸造工艺、材料标准、表面状态及验收文件；
- 与成品图、3D模型、技术协议之间的优先顺序。
精密铸造是不是等级越高越好？
不是。更严的公差通常意味着更严格的模具、蜡模、制壳、浇注、校正、过程控制和检测，也可能提高报废和成本。对于最终会CNC加工的密封面、轴孔和配合面，合理的毛坯余量通常比盲目提高全部铸造尺寸等级更经济。
采购时应先划分三类尺寸：影响铸造成形的毛坯尺寸、用于定位或装配的关键毛坯尺寸、必须通过CNC达到的成品尺寸。不同类别采用不同控制方式，通常比整张图统一要求一个极严等级更利于稳定交付。
常见问题
GB/T 6414-2017什么时候废止？
国家标准公共服务平台显示，该标准于2025年12月1日废止，并由GB/T 42124.3-2025全部代替。
GB/T 42124.3-2025等同于ISO 8062-3:2023吗？
官方信息显示GB/T 42124.3-2025为修改采用ISO 8062-3:2023，不应简单写成完全等同。跨国图纸仍应分别确认标准文本与合同引用。
旧产品复购需要立即改图吗？
建议先核对原合同、图纸、检验记录和供应链过程能力。是否变更应由供需双方书面确认，避免只改标准编号却改变实际验收口径。
铸造公差能代替CNC成品公差吗？
不能。铸件毛坯公差、加工余量和成品加工公差属于不同控制层级，关键装配面、轴孔、螺纹和密封面仍应按成品功能单独标注。
有铸件图纸，先确认标准版本和验收边界
海金不锈钢可根据2D图纸、3D模型、材料、数量和成品要求，评估硅溶胶精密铸造毛坯、CNC加工与尺寸检验方案。对于引用旧公差标准的图纸，我们会先区分毛坯尺寸、加工余量和成品尺寸，再沟通是否需要更新依据。
微信发送铸件图纸进行初步确认，或进入采购联系页面通过电话、邮箱沟通；完整资料可直接在在线询价页面上传。
参考资料与免责声明
本文依据国家标准公共服务平台公布的标准状态、实施日期和替代关系，以及ISO官网对ISO 8062-3:2023适用范围的公开说明整理。本文用于采购与图纸沟通，不复制标准受版权保护的公差表，也不构成标准解释或验收依据。具体等级、数值、标注和替代方案应以正式标准文本、客户图纸、合同及供需双方书面确认为准。
国家标准公共服务平台：GB/T 42124.3-2025
国家标准全文公开系统：GB/T 6414-2017状态
ISO 8062-3:2023官方介绍
