很多采购人员会问：不锈钢既然叫“不锈钢”，为什么现场仍然会出现黄斑、锈点，甚至点蚀穿孔？答案很明确：不锈钢并非绝对不生锈，而是依靠表面钝化膜获得较强的耐腐蚀能力。牌号选错、加工污染、海盐沉积、清洗剂不当或结构长期积水，都会让这种保护能力下降。
对于泵阀铸件、叶轮、管道接头、船舶五金、栏杆立柱以及食品机械零件来说，判断“能不能用不锈钢”不能只看外观，也不能只凭 304 或 316 的名称。本文从实际使用环境出发，说明不锈钢生锈原因、不同牌号的选择逻辑、防锈措施，以及哪些工况下不能轻率采用普通不锈钢。
一、不锈钢为什么耐腐蚀，却仍然会生锈？
不锈钢中含有足量的铬，洁净表面接触氧气后，会迅速形成一层很薄、连续而附着牢固的铬氧化物钝化膜。这层膜不像碳钢红锈那样疏松脱落，因而能够阻碍腐蚀继续向金属内部发展。
但钝化膜不是“永久护盾”。只要局部环境破坏了它，并且没有条件及时重新钝化，锈蚀就可能开始。最常见的失效诱因包括：

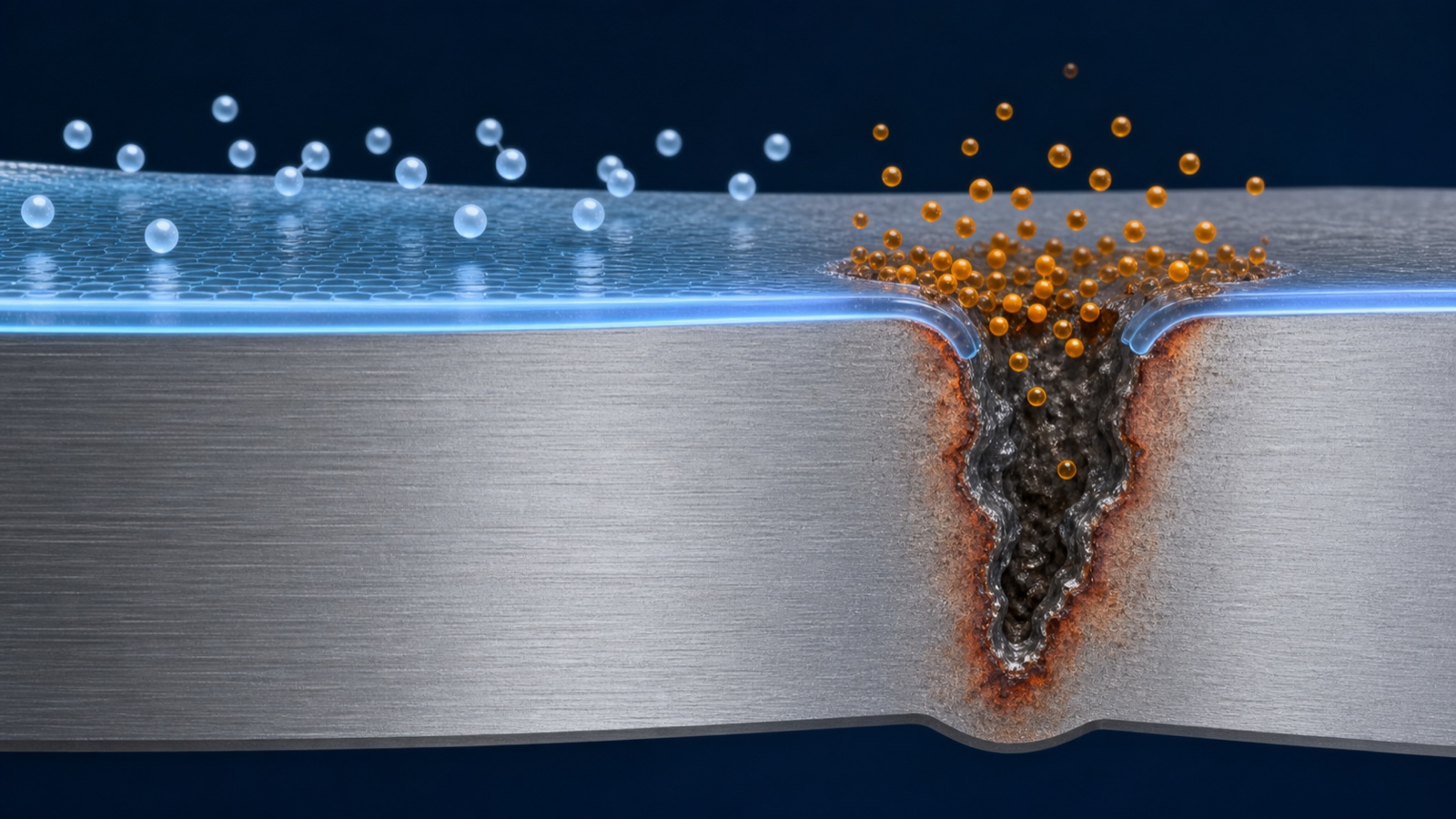

- 氯离子：海风、海水、融雪盐、盐雾、卤水及含氯清洗剂都可能引起点蚀，表面孔很小，内部却可能不断加深。
- 缝隙与沉积物：垫片下面、螺栓搭接处、焊缝死角、泥沙或盐垢覆盖处缺少氧气补给，更容易发生缝隙腐蚀。
- 加工过程铁污染：与碳钢混放、使用普通钢丝刷、附近打磨粉尘附着，都可能造成表面出现红褐色浮锈。
- 焊接热影响与热色未处理：焊缝附近的氧化皮和局部成分变化会降低耐蚀能力，尤其影响湿热或含盐环境下的零件。
- 应力、温度与氯化物叠加：304、316 等奥氏体不锈钢在热氯盐工况和拉应力下，存在氯化物应力腐蚀开裂风险。
- 化学介质不相容：盐酸、次氯酸盐、湿氯气以及部分高温浓缩酸碱介质，会快速攻击常见不锈钢。
二、先分清“浮锈”还是材料已经腐蚀
发现不锈钢件有锈斑时，不应立刻得出“材质不合格”的结论，也不能只把锈擦掉就继续使用。现场判断可以从三类现象入手：
| 表面表现 | 常见原因 | 建议处理 |
|---|---|---|
| 可擦除的散在红锈、表面无凹坑 | 碳钢粉尘、工具污染、运输或存放污染 | 清洁并进行适宜的表面处理，同时排查混料与工具管理 |
| 针孔状黑点、孔洞或盐垢下方腐蚀 | 氯离子点蚀或缝隙腐蚀 | 评估剩余壁厚、使用温度与介质，必要时升级牌号和优化结构 |
| 焊缝附近锈蚀、开裂或功能失效 | 热色未清理、焊接工艺问题或应力腐蚀开裂 | 停止盲目修补，对材质、焊接和工况进行工程复核 |
三、201、304、316L、2205、2507如何按环境选择？
选材时应同时考虑介质、氯离子浓度、温度、是否长期积水、清洗方式、零件是否受力以及设计寿命。下表可作为询价和方案初选的参考，关键设备仍应根据完整工况确认。
| 常见牌号 | 适合的典型环境与零件 | 不宜简单套用的场景 |
|---|---|---|
| 201 | 干燥室内的装饰件、对耐蚀要求不高且可维护的轻载部件 | 长期潮湿、户外沿海、食品卫生关键部件、盐水或化学介质 |
| 304 / 304L 铸件常见 CF8 / CF3 |
一般室内设备、低氯淡水环境、常规食品机械零件及普通建筑配件 | 海边盐雾、海水、卤水、含氯消毒剂残留和热氯盐环境 |
| 316 / 316L 铸件常见 CF8M / CF3M |
潮湿户外、适度沿海大气、卫生设备、泵阀及较温和含氯环境零件 | 长期静止海水浸泡、严苛缝隙结构、漂白剂或盐酸工况；316L 并不等于“耐海水万能材料” |
| 双相钢 2205 铸造对应牌号需按标准确认 |
含氯工业水、污水、泵体、阀体、叶轮及要求更高强度和耐点蚀能力的设备 | 极高氯、高温或连续海水关键工况仍需进行腐蚀与制造工艺评估 |
| 超级双相钢 2507 | 海工、脱盐、严苛盐水与更高耐局部腐蚀要求的部件 | 并非可忽略焊接、热处理、缝隙设计和质量控制；应结合成本及技术要求选择 |
| 310S / 2520 | 以高温氧化为主要问题的炉内配件、耐热工装和高温铸件 | 耐热不等于耐海盐或耐湿化学腐蚀，不能替代海洋环境耐蚀牌号 |
四、不同使用环境下的推荐思路
1. 室内干燥设备与一般机械零件
在没有盐分和腐蚀性清洗剂的常规环境中，304 通常能兼顾成本、加工性与外观。如仅为干燥室内装饰用途，201 可能满足需求，但需要清晰界定维护频率和质量预期。
2. 食品设备、厨房部件和卫生级附件
应关注清洗化学品、温度、焊缝处理和表面粗糙度。304 或 316L 常作为起点；若清洁过程中长期使用含氯消毒剂、存在浓缩残留或频繁高温清洗，则需要更严格的材料与工艺审核。
3. 沿海户外、船舶五金与盐雾暴露
盐雾会随着潮湿循环不断富集，排水差的铰链、紧固件、栏杆底座和连接件尤其容易留盐。316L 的表现通常优于 304，但仍需要定期淡水冲洗和避免缝隙积盐；处于飞溅区、长期浸泡或关键承载位置时，应评估双相钢或更高等级材料。
4. 泵阀、叶轮、污水与工业流体零件
这类铸件不能只按“水中使用”选材。介质中可能含盐、酸碱、颗粒和消毒剂，且叶轮或阀体会受到冲刷、停机沉积和缝隙影响。在条件较严苛时，2205 或 2507 双相钢常比普通 300 系提供更合适的耐蚀和强度组合，但必须同步控制铸造、固溶热处理和机加工质量。
五、不锈钢防锈的六项实用措施
- 根据真实工况选牌号：询价时提供介质名称、氯含量或盐雾等级、温度、受力情况、是否浸泡及预期寿命，而不是只写“做不锈钢”。
- 从设计上减少滞水和缝隙：优化排水、密封搭接和焊接结构，避免盐分或清洗液长时间停留。
- 隔离碳钢污染：不锈钢材料、刀具、砂轮和清洁刷尽量专用，生产与仓储区域避免碳钢粉尘交叉污染。
- 重视焊后清理和表面恢复：按零件和行业要求进行酸洗、钝化或适合的清洁处理，清除焊接热色与游离铁。
- 选择便于清洁的表面状态：光滑表面更不容易积留污物和盐垢；抛光能改善维护条件，但不能补救错误选材。
- 建立冲洗与检查周期：海边或盐雾环境中的配件应定期淡水清洗，出现锈点、沉积物或异常泄漏时及时分析原因。
六、哪些环境下不能随意采用不锈钢？
以下情况不应直接指定 201、304 或 316 等普通牌号；若没有可靠腐蚀数据、材料验证或专业评估，即使更高合金不锈钢也不应贸然使用：
- 存在盐酸、湿氯气、次氯酸盐或高浓度含氯消毒液的设备与管路；
- 海水长期浸泡、海水停滞、沉积物和生物附着难以避免的结构，而方案仅考虑 304 或 316；
- 高温浓缩卤水、蒸发结盐设备或同时存在拉应力的热氯盐工况；
- 化学成分会波动、混酸或还原性酸介质，且没有材料相容性数据的场合；
- 一旦出现细小点蚀或裂纹便可能造成安全事故的压力、承载或关键密封零件。
对于这些环境，工程方案可能需要考虑超级双相钢、6Mo 高合金不锈钢、镍基合金、钛材、非金属衬里或其他防腐系统，并通过数据和试验做出结论。
七、采购不锈钢铸件前，应向厂家提供哪些信息？
同一张图纸，若工作环境不同，材料和制造方案可能完全不同。为提高报价与技术沟通效率，建议准备以下资料：
- 零件图纸、尺寸公差、表面要求及预计采购数量；
- 使用介质、温度、压力、流速、盐分/氯离子情况及清洗剂；
- 是否处于户外、沿海、浸泡、缝隙或长期停机沉积环境；
- 所需材料牌号、执行标准、热处理、检测与材质证明要求；
- 是否需要精密铸造、CNC 加工、抛光、酸洗钝化及成品检验。
结语
不锈钢生锈并不矛盾，真正决定寿命的是环境、牌号、结构、制造质量和维护方式的组合。对普通室内使用，304 往往经济可靠；面对盐雾、含氯流体或更苛刻工业环境，316L、2205 或 2507 等材料需要依据工况逐级评估；而在强腐蚀或高安全风险场景下，应避免凭经验盲选普通不锈钢。
海金不锈钢专注不锈钢精密铸造、熔模铸造及 CNC 加工，可配合客户图纸和实际使用环境，对泵阀零件、叶轮、管道配件、船舶五金、建筑五金及非标机械部件进行材料与制造方案沟通。提交您的工况和图纸，有助于在生产前把耐蚀风险考虑清楚。
参考资料
- Nickel Institute, Guidelines for Nickel Stainless Steels for Marine Environments, Natural Waters and Brines.
- Euro Inox / Nickel Institute, Pickling and Passivating Stainless Steel.
