在采购图纸、BOM清单或客户询盘中，304、316、316L不锈钢经常被放在一起比较。它们都属于奥氏体不锈钢，外观看起来差别不大，加工方式也相近，但在耐腐蚀性、焊接风险、材料成本和适用环境上并不完全相同。对采购工程师、机械工程师、产品设计工程师以及设备制造企业采购经理来说，选错材料可能影响零件寿命、出口认证、售后风险和整机可靠性。
目录
什么是304不锈钢
304不锈钢是应用最广的奥氏体不锈钢，典型成分为18%左右的铬和8%左右的镍，因此也常被称为18-8不锈钢。它的综合性能均衡，耐大气腐蚀能力好，冷加工和焊接性能成熟，材料供应稳定，价格相对可控，是很多食品机械、通用机械、建筑五金和不锈钢精密铸造零件的默认选择。
304不锈钢的优势不在于“最强”，而在于“够用、稳定、容易采购”。在室内、淡水、普通食品接触和一般工业环境中，304通常能满足设计要求。食品设备大量使用304，核心原因是它表面容易清洁，供应链成熟，加工成本低于316系列。对于没有高氯离子、强酸、海水或长期盐雾的场景，选择304往往更经济。
什么是316不锈钢
316不锈钢是在304基础上提高镍含量，并加入约2%-3%的钼元素。钼是理解304与316区别的关键：它能显著提升材料抵抗点蚀、缝隙腐蚀和氯离子腐蚀的能力。也就是说，在普通环境中304和316看起来差别不明显，但到了海洋环境不锈钢选材、化工管件、船用五金、盐雾环境、含氯清洗剂或部分酸性介质中，316的安全余量会更高。
为什么316比304贵？主要原因是镍和钼含量更高，其中钼属于成本较敏感的合金元素。316也常用于更严苛场景，客户对材质证明、耐腐蚀要求和检验标准更高，这些都会反映在采购成本中。因此，316不是简单的“高级版304”，而是针对氯离子和腐蚀风险更高场景的材料选择。
什么是316L不锈钢
316L不锈钢可以理解为316的低碳版本。这里的“L”代表Low Carbon，即低碳。普通316的碳含量通常控制在0.08%以内，而316L一般控制在0.03%以内。碳含量降低后，材料在焊接或高温热影响区中形成铬碳化物的风险下降，因此316L特别适合焊接结构、复杂结构和耐腐蚀要求较高的零件。
316与316L区别的重点不是常温强度，而是焊接后耐腐蚀稳定性。多数情况下，316L可以代替316，尤其在焊接件、海洋五金、医疗器械、化工设备和316L精密铸件中更常见。但如果图纸明确要求316，仍应按图纸执行，不能只凭经验替换。

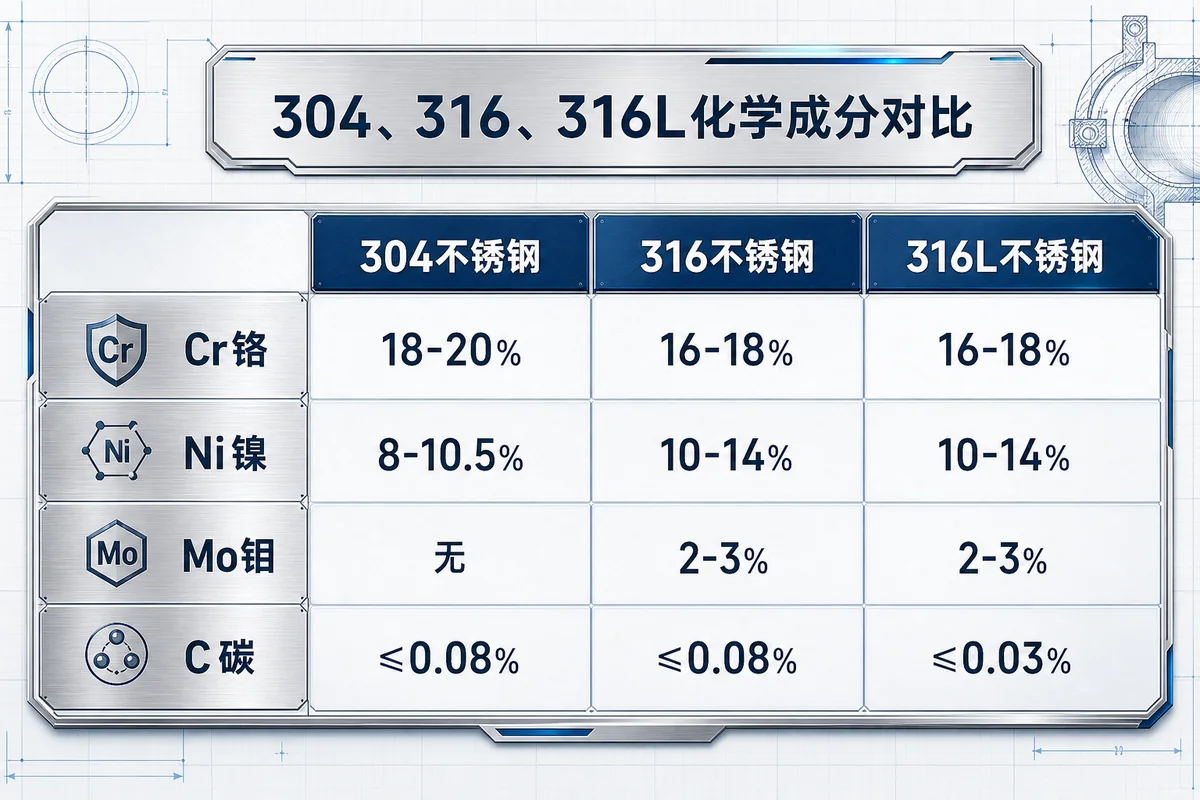

304、316、316L化学成分对比
| 材料 | 铬Cr | 镍Ni | 钼Mo | 碳C | 选材重点 |
|---|---|---|---|---|---|
| 304不锈钢 | 约18%-20% | 约8%-10.5% | 通常不添加 | ≤0.08% | 通用性强，成本适中，适合普通环境 |
| 316不锈钢 | 约16%-18% | 约10%-14% | 约2%-3% | ≤0.08% | 耐氯离子腐蚀能力优于304 |
| 316L不锈钢 | 约16%-18% | 约10%-14% | 约2%-3% | ≤0.03% | 低碳，焊接和抗晶间腐蚀更稳 |
从成分看，304与316区别主要是316含有钼，且镍含量更高；316与316L区别主要是316L碳含量更低。这些元素差异会在腐蚀环境、焊接环境和长期服役中被放大。
304、316、316L性能对比
| 对比项目 | 304不锈钢 | 316不锈钢 | 316L不锈钢 |
|---|---|---|---|
| 耐腐蚀性 | 适合普通大气、淡水、食品环境 | 抗氯离子、盐雾和局部腐蚀能力更好 | 接近316，焊接后稳定性更好 |
| 力学性能 | 综合性能稳定 | 与304接近，部分标准下略有差异 | 低碳导致强度指标可能略低，但工程影响通常可控 |
| 焊接性能 | 可焊，厚件或敏化环境需注意晶间腐蚀 | 可焊，耐腐蚀性强于304 | 更适合焊接结构和焊后不便固溶处理的零件 |
| 价格 | 三者中通常最低 | 高于304 | 通常接近或略高于316，视规格和供应而定 |
| 应用领域 | 食品机械、厨房设备、普通五金、通用机械件 | 船用五金、化工零件、盐雾环境部件 | 海洋环境、焊接件、医疗、化工、316L精密铸件 |
如果工作环境只是室内设备、干燥大气或普通食品接触，304不锈钢通常已经足够。如果零件靠近海边、接触盐雾、海水、含氯清洗剂或酸性介质，316不锈钢或316L不锈钢更稳妥。海边环境推荐316或316L，是因为空气中的氯离子会破坏不锈钢表面的钝化膜，304在这种环境中更容易出现茶锈、点蚀和缝隙腐蚀。
不同行业应该如何选择
食品机械行业大量使用304，并不代表食品级不锈钢一定是304。所谓食品级，更准确地说是材料、表面状态、清洁方式和相关标准共同满足食品接触要求。对于输送线支架、料斗、普通轴套、夹具、阀体外壳等部件，304常常是性价比最高的方案；如果接触高盐食品、酸洗环境、含氯消毒剂或出口客户明确要求，则应评估316或316L。
船舶、码头、户外沿海设备和海洋工程部件，应优先考虑316或316L。普通304在海边并非一定马上失效，但长期暴露在盐雾、潮湿和缝隙积盐环境中，表面锈斑可能很快出现。对外观和寿命要求较高的海洋环境不锈钢零件，316L通常更适合。
化工设备、泵阀配件和流体零件，需要结合介质成分、温度、浓度和清洗方式判断。弱腐蚀介质可先评估304；含氯、酸性或盐雾工况则倾向316/316L。出口欧美市场常见选择是按图纸标准执行，如ASTM、AISI、EN或客户内部牌号要求。若客户没有指定材料，供应商应主动提供不锈钢材料选择建议，并说明304、316、316L在成本和风险上的差异。关于不同国家材料牌号，可参考站内的金属材料牌号对照表。
精密铸造件如何选材
不锈钢精密铸造件的选材，不能只看材料单价，还要看零件结构、壁厚、加工余量、表面处理、焊接要求和服役环境。对于普通机械支架、食品机械零件、建筑五金、夹具和一般泵阀附件，304精密铸件通常能满足要求；对于船用五金、沿海设备、化工流体件和客户要求更高耐蚀性的零件，316或316L更合适。
如果零件需要焊接、酸洗钝化、长期处于潮湿或盐雾环境，316L精密铸件往往比316更稳。若零件后续需要CNC加工，设计阶段还应考虑加工面、基准面和铸造收缩。对于外观件或配合面要求高的产品，硅溶胶铸造通常能获得更好的表面质量和尺寸稳定性；相关工艺差异可参考硅溶胶工艺和水玻璃工艺的区别。如果项目涉及批量不锈钢精密铸造和机加工，可结合不锈钢精密铸造机械零件CNC加工页面评估工艺路线。
在选材流程上，建议先确认使用环境，再确认标准牌号，最后再核算成本。采购端不要只问“304多少钱、316多少钱”，还应补充是否靠海、是否焊接、是否接触盐水或化学介质、是否出口欧美、是否需要材质报告。工程端应在图纸中明确材料牌号、执行标准、表面处理方式及验收指标，避免供应链按经验替代材料。
常见问题FAQ
Q1：304不锈钢会生锈吗？
会。304不锈钢不是绝对不生锈，而是不容易生锈。长期处于盐雾、潮湿、铁粉污染、含氯清洗剂或缝隙积液环境中，也可能出现锈斑和点蚀。更多防锈思路可参考不锈钢会生锈吗？304/316L/2205选材与防锈方法。
Q2：316一定比304好吗？
不一定。316耐氯离子腐蚀能力优于304，但价格更高。如果使用环境普通，304可能已经满足寿命要求。正确的不锈钢材料选择应以环境、寿命、标准和预算为依据。
Q3：316L可以代替316吗？
多数工程场景可以，尤其是焊接件、耐腐蚀件和出口零件。但如果图纸、合同或客户标准明确要求316，应先确认是否允许替换。
Q4：海边使用304可以坚持多久？
没有固定答案。距离海岸远近、盐雾浓度、雨水冲刷、表面粗糙度和缝隙积盐都会影响结果。长期户外、码头或船用场景，建议直接评估316或316L。
Q5：食品级不锈钢一定是304吗？
不一定。304是食品设备中最常见的材料之一，但316、316L也可用于食品、制药和高盐介质设备。关键是材料、表面状态和实际介质满足食品接触要求。
总结
304、316、316L不锈钢的选择，可以用一句话概括：普通环境优先304，盐雾和氯离子环境优先316，焊接和高耐蚀要求优先316L。304不锈钢胜在供应成熟、成本合理、通用性强；316不锈钢胜在加入钼后耐点蚀能力更好；316L不锈钢胜在低碳带来的焊接稳定性和抗晶间腐蚀能力。对于采购和工程团队来说，合理选材不是选择“最贵材料”，而是在寿命、风险、标准和成本之间找到平衡。
兴化市海金不锈钢制品厂专注于不锈钢精密铸造、硅溶胶铸造、数控加工及定制金属零部件制造，可提供304、316、316L、2205、2507等多种材质解决方案。
