밸브 및 펌프 임펠러 부품의 정밀 주조 및 CNC 가공

동력의 핵심을 구현하는 정밀 가공으로 최고의 품질을 달성합니다: 밸브 및 펌프임펠러원스톱 정밀 제조 전문가

광활한 산업용 유체 이송 및 제어 분야에서 밸브와 펌프는 "심장"과 "동맥"처럼 매우 중요한 역할을 합니다. 밸브와 펌프의 작동 효율, 안정성 및 수명을 결정하는 핵심 구성 요소는 의심할 여지 없이 밸브 본체, 밸브 코어 및 유체 생성 펌프입니다.임펠러저희는 이 핵심 분야에 집중하여 다음과 같은 서비스를 제공합니다...정밀 주조到다축 CNC 정밀 가공당사의 포괄적인 원스톱 생산 솔루션은 전 세계 고급 장비 제조업체가 강력하고 정밀하며 신뢰할 수 있는 전력 코어를 생산할 수 있도록 지원합니다.

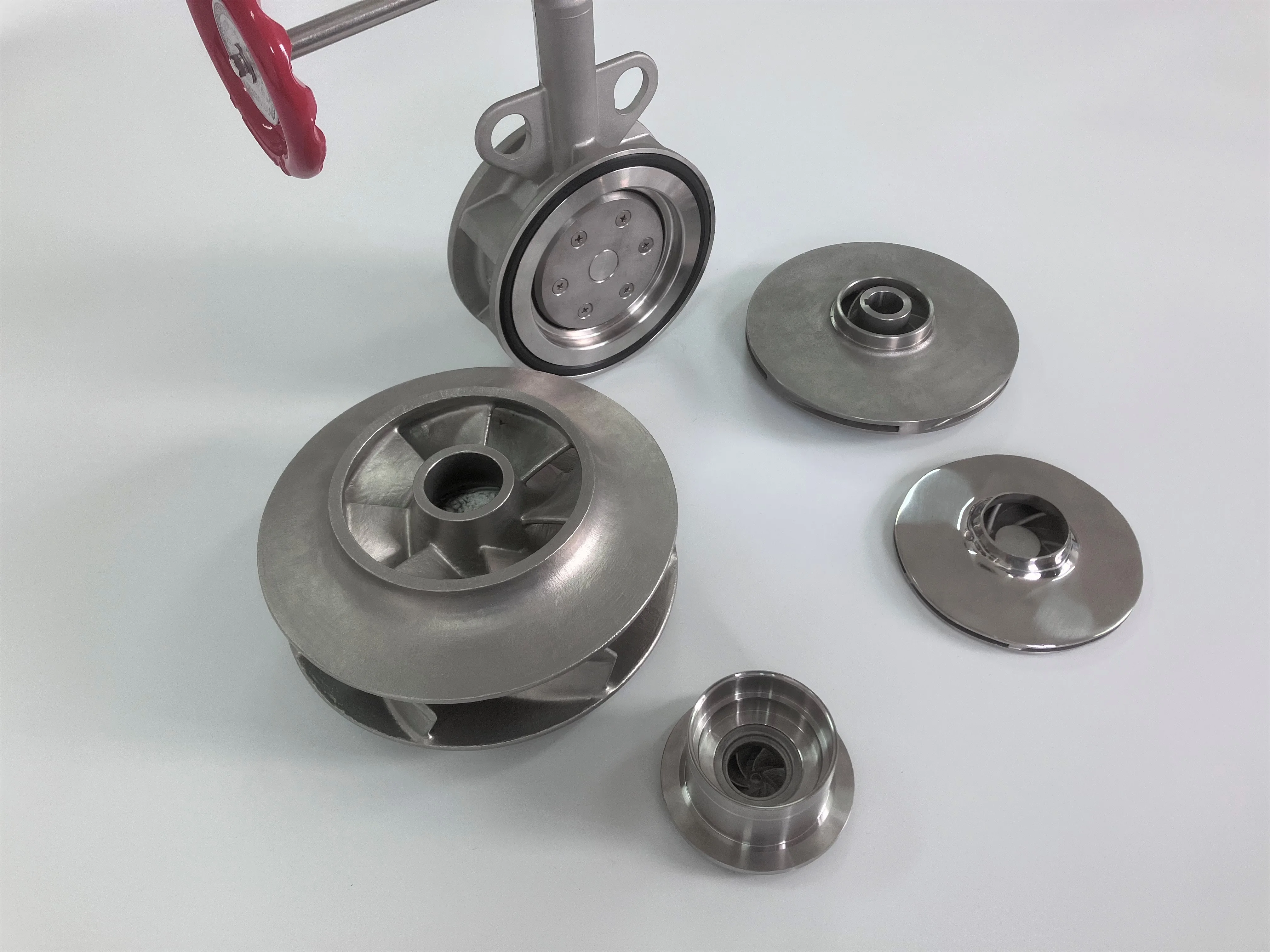

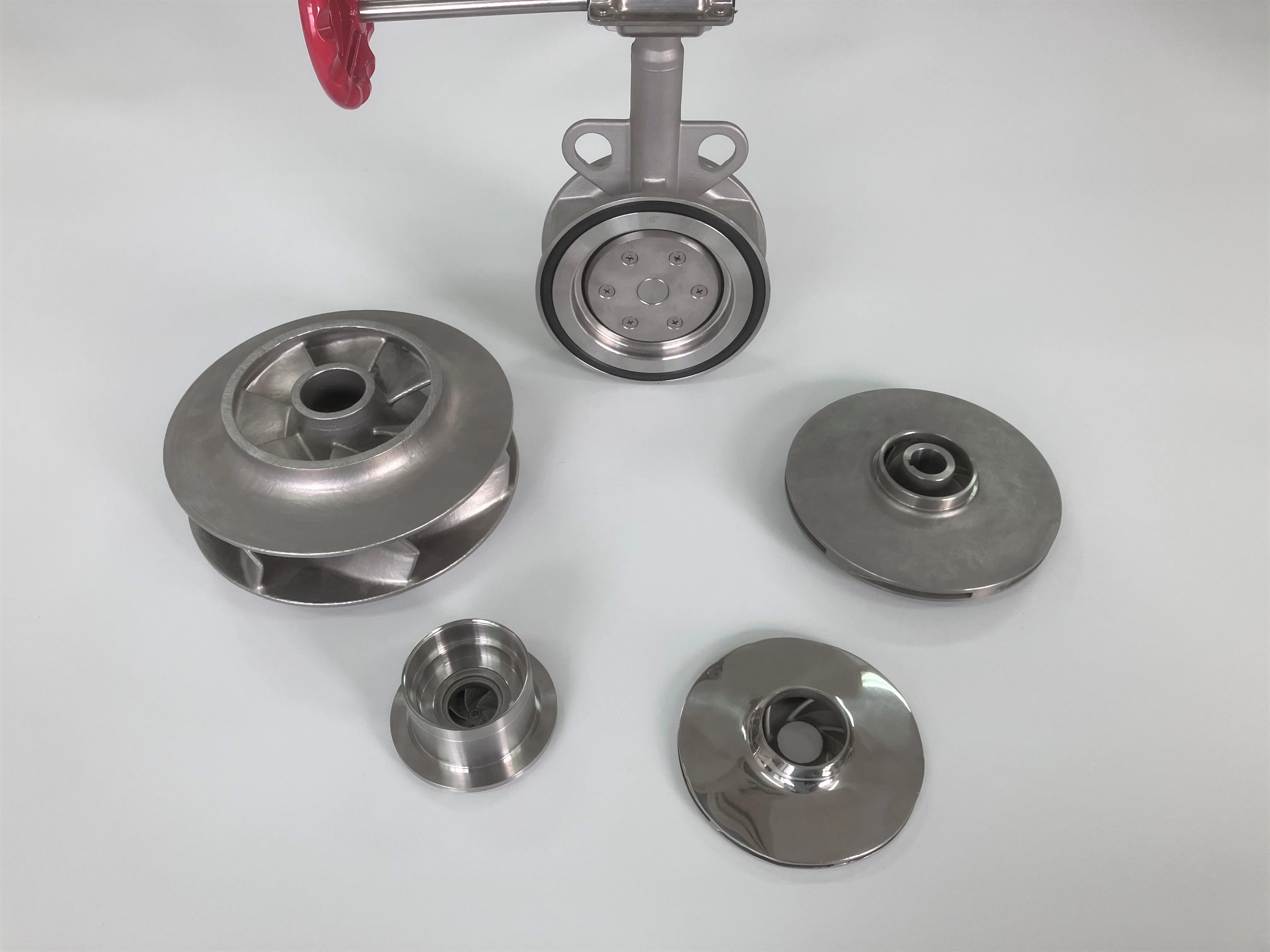

임펠러와 밸브 부속품: 단순한 부품을 넘어 유체 역학의 예술 작품입니다.

고성능 임펠러의 모든 곡면의 곡률과 날개의 각도는 펌프의 양정, 유량 및 에너지 효율에 직접적인 영향을 미칩니다. 마찬가지로, 정밀 밸브 피팅의 내부 유로의 평탄도와 밀봉면의 정밀도는 전체 배관 시스템의 제어 정확도와 안전성을 결정합니다.

겉보기에는 평범해 보이는 금속 부품들이 유체 역학에 기반한 정교한 설계를 담고 있다는 것을 잘 알고 있습니다. 따라서 저희는 최첨단 제조 공정을 활용하여 설계자의 설계도를 강도와 정밀도를 겸비한 실물로 완벽하게 구현합니다.

1단계:정밀 주조 (정밀 주조) — 완벽한 "유전자" 형상화“

탁월함은 근원에서 시작됩니다. 당사는 임펠러와 밸브 부품에 완벽한 초기 형상과 우수한 내부 구조를 부여하기 위해 **로스트왁스 주조(정밀 주조) 공정**을 사용합니다.

저희의 캐스팅 과정:

3D 모델링 및 금형 개발: 고객님의 설계 도면을 바탕으로 당사 엔지니어들이 제조 가능성 분석(DFM)을 수행하고 고정밀 왁스 금형 프레스 다이를 제작합니다.
억제 및 트리 그룹화: 고온의 액체 왁스를 주형에 주입하여 매끄럽고 정밀한 왁스 모형을 얻습니다. 그런 다음 개별 왁스 모형들을 조립하여 "왁스 트리"를 만들어 대량 생산을 준비합니다.
조개껍질 준비 및 탈왁스 작업: 왁스 주형을 세라믹 슬러리에 여러 번 담근 후 모래를 고르게 코팅하여 견고한 세라믹 껍질을 형성합니다. 그런 다음 고온의 증기를 사용하여 왁스 주형을 녹여 제거하면 부품의 구조와 완벽하게 일치하는 내부 공간이 만들어집니다.
합금 제련 및 주조: 작업 조건의 요구 사항에 따라 다양한 고성능 합금(오스테나이트/듀플렉스 스테인리스강, 내마모성/내식성 합금, 청동 등)을 정밀하게 배합하여 진공 또는 제어된 분위기에서 용융시킨 후 소결 세라믹 주형에 부어 성형합니다.
청소 및 품질 검사: 금속이 냉각되어 응고된 후, 주조물을 틀에서 분리합니다. 절단, 샌드블라스팅, 열처리 등의 공정을 거쳐 치수가 정밀하고 밀도가 높은 블랭크를 얻습니다. 동시에 분광 분석, X선 방사선 촬영(RT), 자분 탐상 검사(MT) 등의 방법을 사용하여 블랭크에 내부 결함이 없는지 확인합니다.

정밀 주조는 부품에 다음과 같은 이점을 제공합니다.

복잡하면서도 간소화된 구조: 폐쇄형, 반개방형 또는 개방형 임펠러에 일체형으로 성형될 수 있는 복잡한 3차원 곡선형 블레이드.
높이 치수의 일관성: 이는 후속 공정에서 가공 여유를 줄여 CNC 가공의 기반을 마련합니다.
뛰어난 소재 특성: 열처리를 통해 결정 구조가 최적화되어 강도, 경도 및 내식성이 향상됩니다.

2단계: CNC 가공 – 최고의 정밀도 구현

주조가 임펠러에 "생명"을 부여한다면, CNC 가공은 "영혼"을 불어넣습니다. 이는 임펠러와 같이 복잡한 자유형 곡면을 가진 부품에 특히 해당됩니다.5축 CNC 가공 센터이것이 최고의 성능을 달성하는 유일한 방법입니다.

당사의 CNC 가공 능력:

5축 연동 가공: 당사의 가공 센터는 3차원 공간에서 어떤 각도로든 복잡한 표면 가공을 수행할 수 있습니다. 임펠러 채널이나 블레이드 뒷면과 같이 기존 공작기계로는 접근하기 어려운 영역의 경우, 부품을 고정하고 한 번에 가공하여 설계 모델을 완벽하게 재현하고 유로의 매끄러움을 극대화할 수 있습니다.
동적 평형 테스트 및 수정: 임펠러의 고속 회전에는 매우 높은 수준의 균형이 요구됩니다. 가공 과정 중 및 가공 후, 당사는 엄격한 동적 균형 테스트를 실시하고 CNC 정밀 절삭을 통해 미세 중량 감소를 수행하여 ISO G2.5 또는 그 이상의 정밀도 수준으로 불균형을 제어함으로써 진동 발생원을 제거하고 베어링 수명을 연장합니다.
주요 치수 및 접합면 가공: 밸브 부속품의 밀봉면, 스템 구멍, 플랜지 연결면, 샤프트 구멍 및 키홈은 마이크론 수준의 정밀도로 가공되어 완벽한 조립과 누출 방지를 보장합니다.
초고품질 표면 마감: 공구 경로를 최적화하고 고속 절삭 기술을 사용함으로써 매우 높은 표면 조도(Ra) 요구 사항을 충족하고 유체 저항을 줄이며 펌프 효율을 향상시키고 캐비테이션을 방지할 수 있습니다.

원스톱 솔루션: 주조부터 완제품까지 완벽한 연결

저희를 선택하시면 단순한 부품 제공을 넘어 마음의 평안과 효율성을 얻으실 수 있습니다.

기술의 심층적 통합: 당사의 주조 엔지니어와 CNC 프로그래머는 설계 단계부터 구조를 최적화하고, 최적의 가공 여유를 설정하며, 제조상의 문제를 방지하기 위해 긴밀하게 협력합니다.
공급망을 단축하세요: 주조 공장과 가공 공장 간의 이송 필요성이 사라지면서 생산 주기가 크게 단축되고 물류 비용 및 잠재적인 품질 위험이 감소합니다.
통일된 품질 기준: 주조물의 재료 구성부터 최종 제품의 기하학적 공차에 이르기까지 모든 공정은 동일한 시설 내에서 동일한 품질 시스템 하에 이루어지며, 명확한 책임 분담과 일관된 품질을 보장합니다.
비용 효율성 극대화: 통합 공정을 통해 불필요한 낭비를 줄여 더욱 경쟁력 있는 전체 비용을 제공할 수 있습니다.
